产品概述

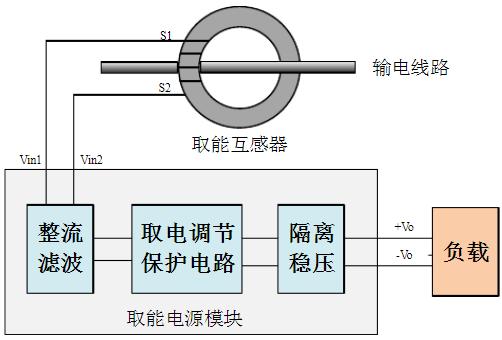

CT取能装置是一种利用高压输电线路周围感应的电磁能量获取电能的新型感应取电装置。本装置利用电磁感应原理，使用电流互感器直接从高压母线上感应交流电压，然后经过整流、滤波、稳压处理，得到稳定、可靠的直流电压，为安装在附近的电气设备提供稳定的电源，能保证负载设备的长期稳定供电。适合做为高压输电导线上在线检测、监控、巡检、防盗等电气设备的电源供给装置。

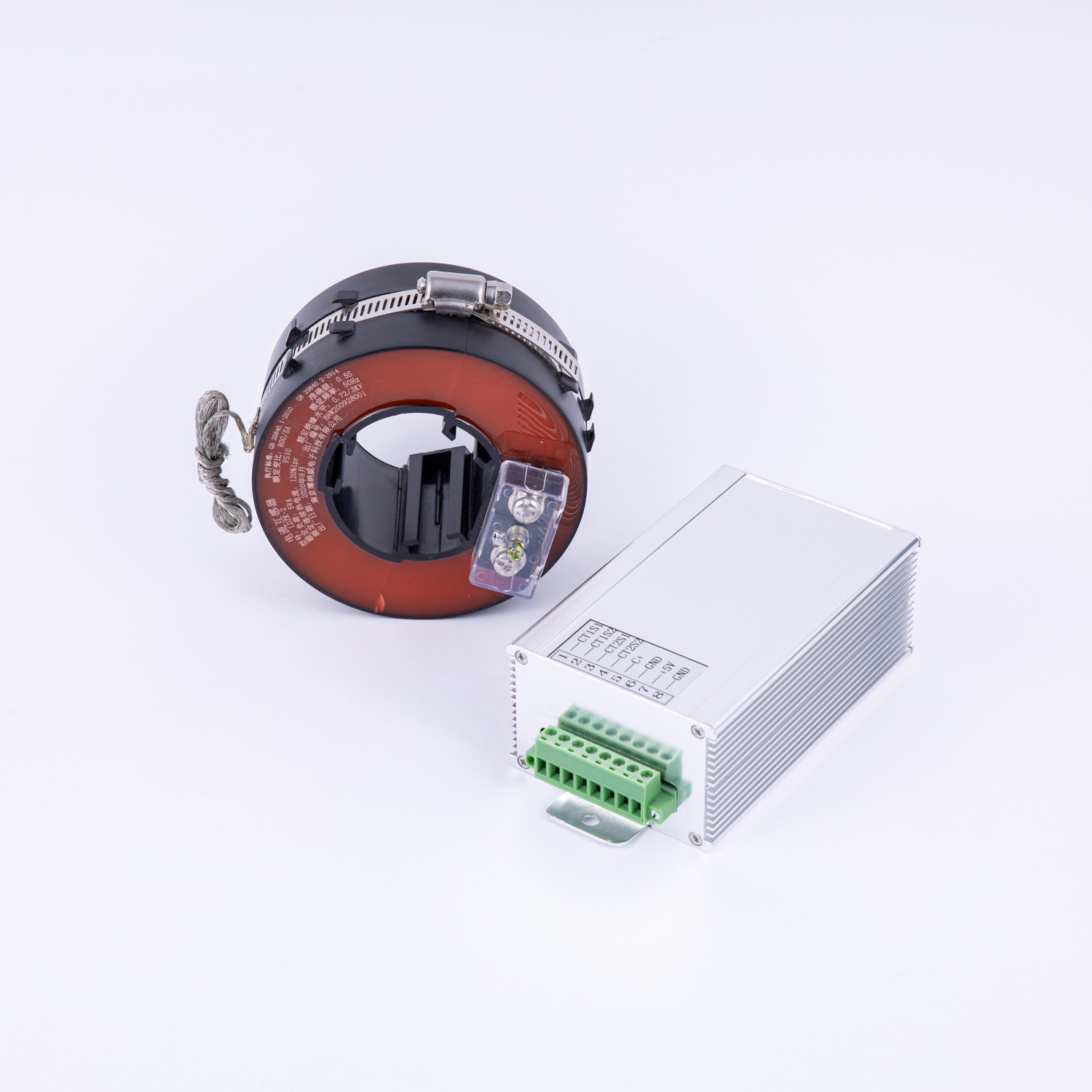

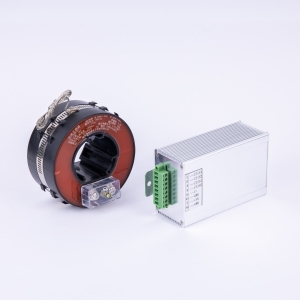

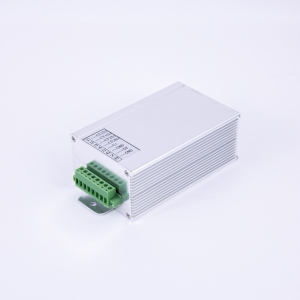

BNWGK-300是我司针对高压输配电导线上在线检测、监控、巡检、防盗、通讯等电气设备的电源供给而设计生产的取电装置，该装置包含开启式取能互感器，取能电源模块以及配套连接线几部分。

产品特点

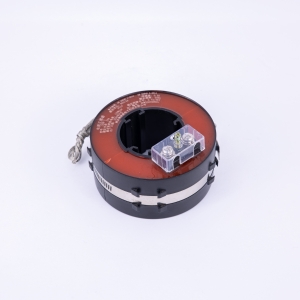

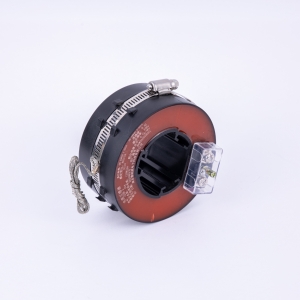

开启式取能互感器选用了导磁率较高的优质硅钢片作为导磁材料，具有铁芯可分割、磁路损耗小的特点，环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护；

取能电源模块具有双路输入，体积小，转换效率高，性能稳定，原副边隔离，隔离强度高的优点；产品采用金属外壳模块化封装，防尘防潮、抗干扰能力强；输入、输出端为接线端子形式便于连接；产品电网适应能力强，可在较宽输入流范围内工作；本产品具有输出短路、过压过热等保护功能。

应用范围

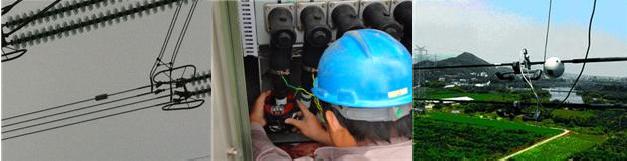

安装在高压输电线路高压侧的电力设备：高压架空输电线路上的导线温度、微风振动、舞动、次档距振荡、张力、覆冰监测装置等。

高压输电线路附近难于获取电源的电力设备：地下电力电缆线路上的各类监测装置，环网柜内的监测设备等。

性能指标

开合式电流互感器技术参数

型号规格	LDZK-2 500A/1A
额定输入（AC）	500A
测量范围（AC）	0-720A
额定输出电流（AC）	1A
额定负载	2.5VA	5VA	7.5VA
准确度	± 0.5%	± 1%	±3%
工频耐压	原边与副边之间：AC2.5kV 1min
频率范围	50HZ-400HZ
工作温度	-40℃～+70℃
储存温度	-20℃～+50℃
重量	约1.6Kg

取能电源模块技术参数

型号规格		5D05	5D08	5D16	10D12	10D24	20D12
输出	额定输出电压	5V	8V	16V	12V	24V	12V
	额定负载功率	5W			10W		20W
	精度	±2%	±2%	±2%	±2%	±2%	±2%
	线性调整率	--	--	--	--	--	--

	负载调整率	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
输入	输入电流范围	0~1.8A
输入	频率范围	40~60Hz
保护	短路保护	保护模式关闭输出电压，故障清除后自动恢复
保护	过温度保护	保护模式关闭输出电压，故障清除后自动恢复
环境	工作温度	-20~+50℃
	工作湿度	10~95%RH
	存储温度、湿度	-40~+70℃
	温漂	±0.03%/℃
安规和抗冲击	耐压	输入对外壳 1.5KVAC		输出对外壳1.5KVAC		输入对输出1.5KVAC
	绝缘	输入输出对外壳>200MΩ
	抗冲击电流	>20KA/s

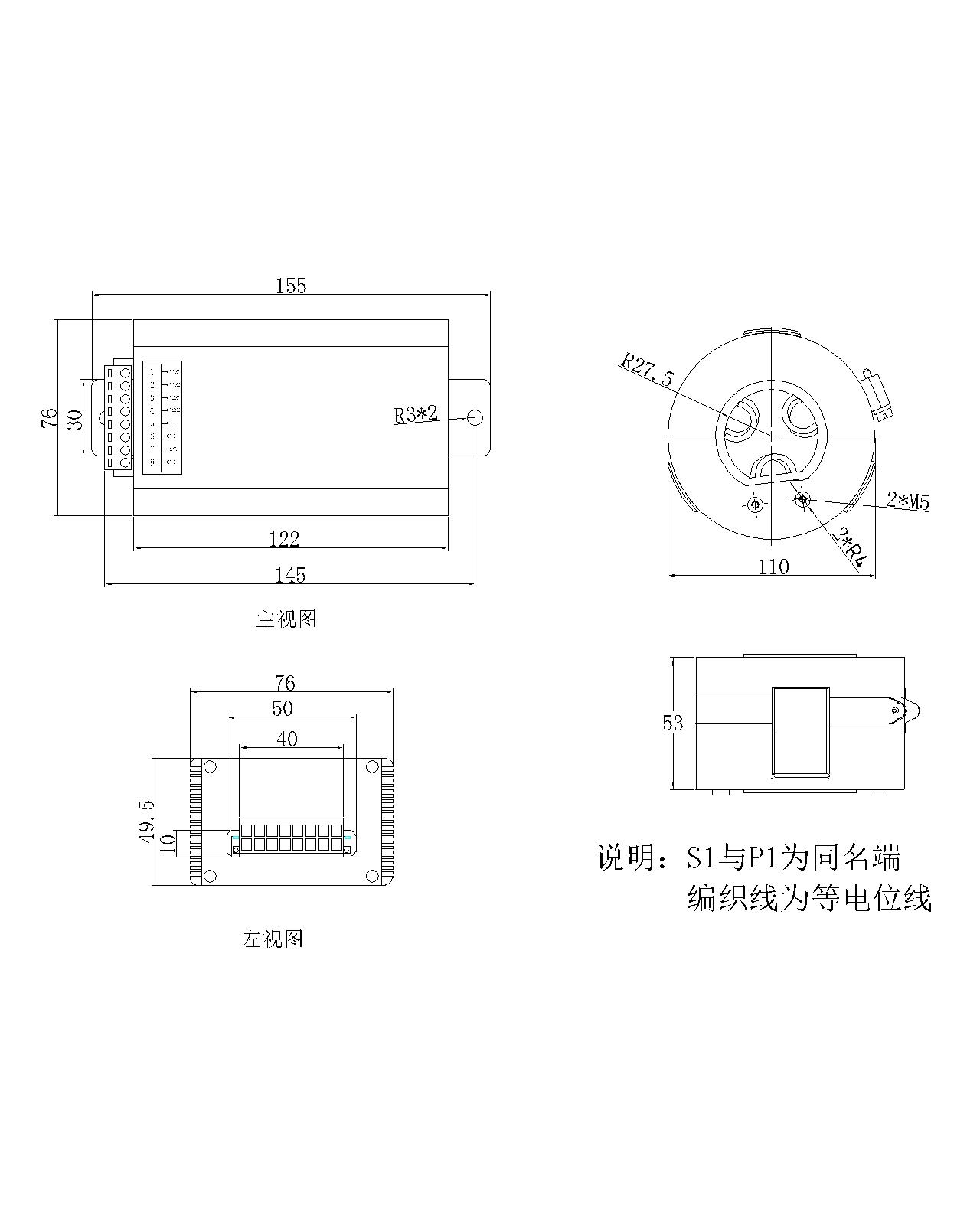

其他	尺寸	1557649.5
	重量	380g
	包装	355355250包装箱，每箱30pcs
备注：1、所有参数在额定输入及负载情况下测得，环境温度25℃，湿度70% 2、负载调整率：被测输出从0%负载到100%负载条件下测得； 3、线性调整率：在额定负载条件下，输入电流从低到高变化测得；

注：环境温度超过55C时应采取风冷或帖壳散热等强制冷却方式以保证模块壳温不超过85℃

整体性能测试参数

取能CT启动电流数据
功率（W）	电压（V）DC	启动电流（A）
0	16	≤10
1	16	≤18
2	16	≤24
3	16	≤30
4	16	≤38
5	16	≤40
6	16	≤47

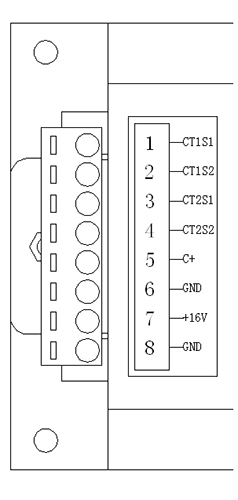

端子定义

端子号	端子名称	端子定义
1	CT1S1	第1路取电CT S1接线端
2	CT1S2	第1路取电CT S2接线端
3	CT2S1	第2路取电CT S1接线端
4	CT2S1	第2路取电CT S2接线端
5	C+	电容正极接线端
6	GND	接地端
7	+16V	输出正极接线端
8	GND	接地端
