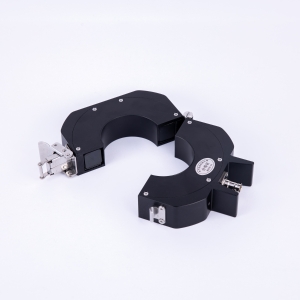

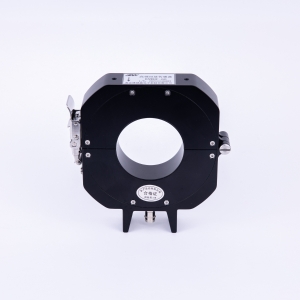

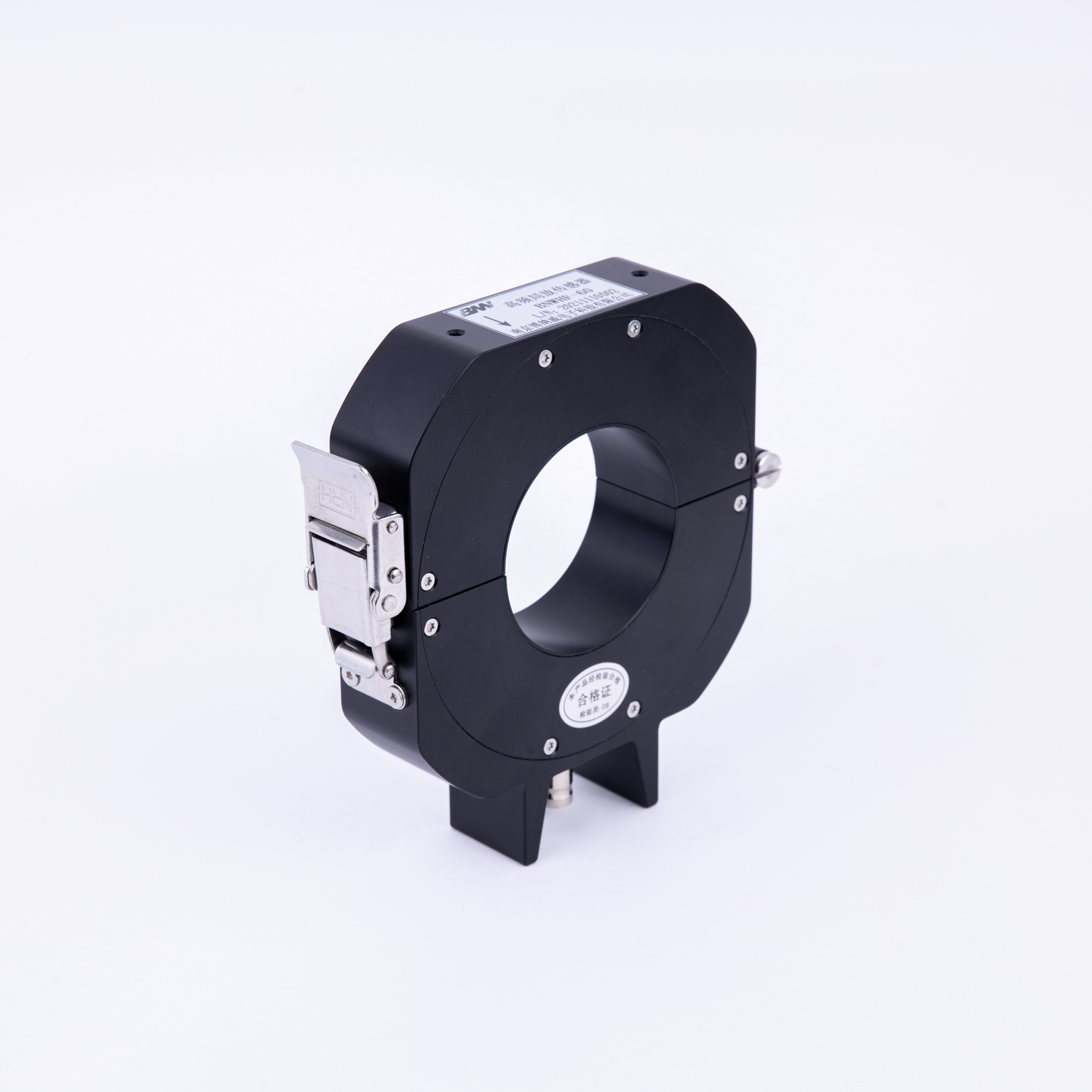

HF系列高频局放监测传感器

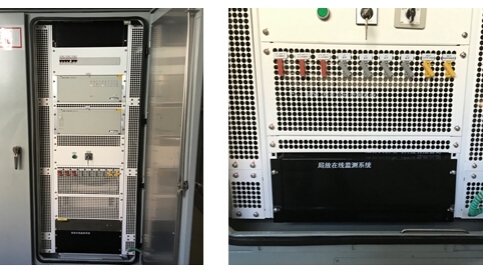

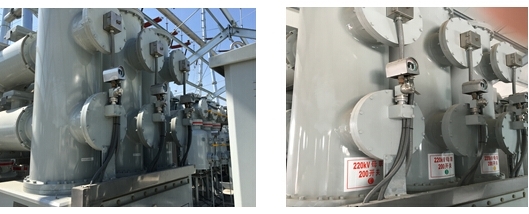

局部放电监测现在是国际上已经被广泛认可并采用的诊断设备绝缘状况的一种技术手段。主要用于变电站的高压设备的例行检查或现场检测。用于监测并分析气体绝缘组合电器（GIS）设备内部局部放电信号，经数据分析系统进行集中分析，显示以及输出告警，进而监测并评估GIS设备运行状态，有效避免GIS高压设备的突发性事故。局部放电大量的数据以及现场的复杂情况，使对其实时监测成为有挑战的一项工作。当电缆内部发生局放时，高频电流会沿着接地线向大地传播，通过在地线上安装高频局放传感器检测高频电流信号实现局放检测。高频局放传感器使用罗果夫斯基线圈方式，在环状磁芯材料上围绕多圈导电线圈，高频电流穿过磁芯中心而引起的高频交变电磁场会在线圈上产生感应电压。传感器的测量回路与被测电流之间没有电气联接，属于非侵入式检测法，被测设备不需要停运。通过使用局放在线监测系统监视监测和局放趋势活动，可以持续观察其随时间的发展，以便在发生故障之前及时更换高压电缆或电缆附件。

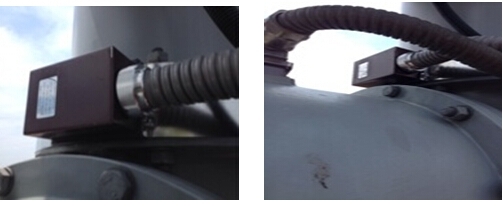

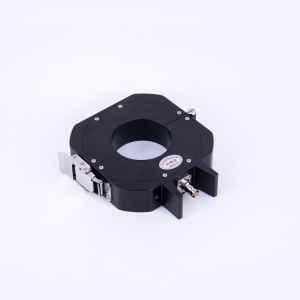

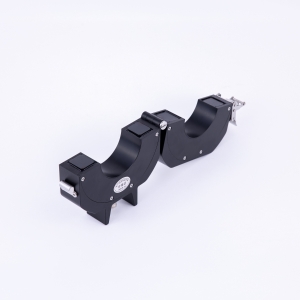

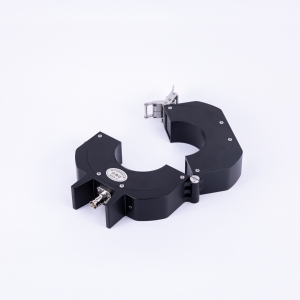

BNWHF系列高频局放传感器是一款可广泛应用于各种电量等级的电缆，开关柜，GIS，发电机，PT柜，断路器等高压电气设备的局部放电检测的传感器。可安装在电缆输入套管/浪涌电容器的接地线上，电缆本体或屏蔽层接地线上，开关设备中电流互感器的二次绕组上，发电机，变压器的中性线上。对发生在高压设备上的放电情况进行可靠性的实时在线监测与诊断，实现变电站检修数字化。为最终用户在设备预期的生命周期内，局放在线评估确保设备安全、可靠运行提供坚强的基础支撑。
